| Цена | $5000-$150000 |
| MOQ | 1unit |
| Срок поставки | 30days |
| Бренд | WINLEY |
| Место происхождения | Китай |
| Certification | CE,ISO |
| Номер модели | S-3000/15 |
| Подробная информация об упаковке | Коробка из фанеры |
| Условия оплаты | T/T |
| Способность к поставкам | 1000 штук/месяц |
| Brand Name | WINLEY | Номер модели | S-3000/15 |
| Certification | CE,ISO | Место происхождения | Китай |
| Минимальное количество заказов | 1 единица | Price | $5000-$150000 |
| Условия оплаты | T/T | Способность к поставкам | 1000 штук/месяц |
| Время доставки | 30 дней | Подробная информация об упаковке | Коробка из фанеры |
| Фаза | Три фазы | Мощность | 3000 кВА |
| Первичное напряжение | 12470В или на заказ | Вторичное напряжение | 480Y/277 |
| Векторная группа | DYN1 | Повышение температуры | 65°С |
| Импеданс (типичный) | 50,75% | Материал намотки | медь |
3000 мВА Трехфазный цикл питания Радиальный питание 3-фазный подставка монтированный трансформатор 12.47kv 13.2kv 13.8kv
WINLEY представляет полный ассортимент наполненных жидкостью трехфазных распределительных трансформаторов, которые соответствуют соответствующим стандартам ANSI®/IEEE®.Мощность выдерживать высокие напряжения до 34.5 кВ и номинальной мощностью до 5 500 кВА, эти трансформаторы идеально подходят для применений, требующих высокого напряжения и значительной мощности, включая электростанции и промышленное потребление энергии.
Структура
Основные данные
| Тип трансформатора | Подъемник, отсекный |
| Тип питания трансформатора | Питание петлей |
| Операция | Операция с понижением уровня (не одобренная для повышения уровня) |
| Фаза | Три фазы |
| Мощность | 3 МВА (3000 КВА) |
| Векторная группа | DYN1 |
| Первичное напряжение | 12470В |
| Вторичное напряжение | 480Y/277 |
| Класс вторичного напряжения | 1Класс 2 кВ |
| Вторичный BIL | 30 кВ |
| Частота | 60 Гц |
| Повышение температуры | 65°С |
| Квалификация изоляции | Изоляция класса Е - 120°C, 248°F |
| Класс охлаждения | KNAN; самоохлаждаемые |
| Импеданс | 50,0-7,5% |
| Масса жидкости (масла) * | 2,545 фунтов |
| Материал намотки | Медь |
| Оценка температуры окружающей среды | 40°C |
| Диапазон температуры окружающей среды | -40°C до +40°C (-50°F до +104°F) |
| Уровень звука | 63 дБА |
| Высота (высота) | 3300 футов (1000 метров) над уровнем моря |
| Размеры* | 90 Вт x 80 Вт x 83 Вт |
| Сухое вес (без масла) * | 5,810 фунтов |
| Общая масса (наполненная жидкостью) * | 12,576 фунтов |
| Рейтинги | Соответствует/превышает рейтинги эффективности DOE 2016 |
| Особенности | Сборка ввода пентаголового болта |
| Общая потеря нагрузки (в ватах) при 50% | +/- 12,090 Вт |
Спецификация
| Номинальная мощность (KVA) | Высокое напряжение (KV) | Низкое напряжение (V) | Убытки (W) | |
| Потеря без нагрузки (W) | Потеря нагрузки (W) | |||
| 75 кВА |
24.94/14.4
кВ 12.47/7.2 кВ 34.5 кВ/ 19.92КВ/ 130,8 кВ/ 13.2 кВ/ или другие |
120/240
В 480Y/ 277В 600Y/ 347В |
180 | 1250 |
| 112.5 кВА | 200 | 1500 | ||
| 150 кВА | 280 | 2200 | ||
| 225 кВА | 400 | 3050 | ||
| 300 кВА | 480 | 3650 | ||
| 500 кВА | 680 | 5100 | ||
| 750 кВА | 980 | 7500 | ||
| 1000 кВА | 1150 | 10300 | ||
| 1500 кВА | 1640 | 14500 | ||
| 2000 кВА | 2160 | 20645 | ||
| 2500 кВА | 2680 | 23786 | ||
| 3000 кВА | 3300 | 25300 | ||
| 3750 кВА | 4125 | 27875 | ||
| 5000 кВА | 5200 | 30000 | ||

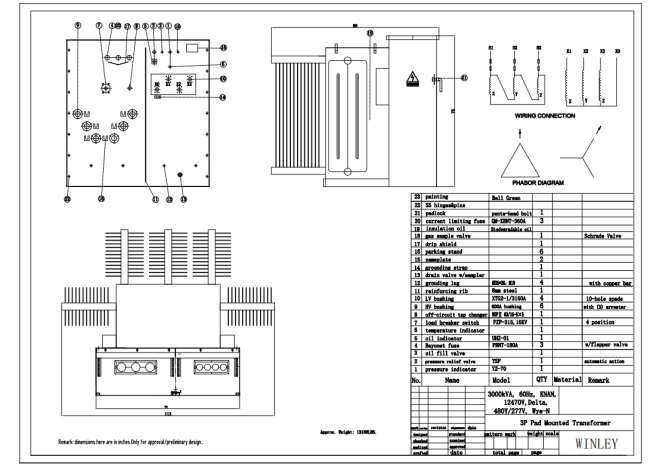

Технические чертежи
Дополнительные принадлежности
Процесс производства
Частые вопросы
1Вопрос: Можно заказать образец?
О: Да, мы приветствуем заказ образца для проверки качества.
2Вопрос: Сколько времени?
О: Время массового производства 15-25 дней.
3. Q: Сколько времени гарантия?
Ответ: 24 месяца с B/L. Если есть какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, тогда мы предоставим бесплатный сервис.мы предоставим легко поврежденные аксессуары бесплатно. мы также можем предоставить техническую поддержку, если вам понадобится.
4Вопрос: Есть ли OEM/ODM?
A: Да, это так! Мы являемся производителем с нашей собственной командой исследований и разработок, мы можем настроить продукцию в соответствии с рисунком или требованиями клиента.
Услуги на заказ:
a. настраиваемый цвет и специальная функция.
b. Коробка на заказ.
в. Напечатать логотип клиента.
d. Ваши другие идеи о продукте, мы можем помочь вам разработать и ввести их в производство.
5Вопрос: Как контролировать качество продукции?
A: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. Рабочие строго обязаны производить продукцию в соответствии с чертежами.Каждый процесс имеет технических инструкторовМы будем проводить тесты производительности продукции во время производства и всеобъемлющие тесты качества, когда продукция будет завершена.
