| Цена | $1000-$10000 |
| MOQ | 1unit |
| Срок поставки | 30days |
| Бренд | WINLEY |
| Место происхождения | Китай |
| Certification | UL/cUL, CE, ISO |
| Номер модели | Д-50/13.2 |
| Подробная информация об упаковке | Корпус из фанеры |
| Условия оплаты | T/T |
| Способность к поставкам | 1000 штук/месяц |
| Brand Name | WINLEY | Номер модели | Д-50/13.2 |
| Certification | UL/cUL, CE, ISO | Место происхождения | Китай |
| Минимальное количество заказов | 1 единица | Price | $1000-$10000 |
| Условия оплаты | T/T | Способность к поставкам | 1000 штук/месяц |
| Время доставки | 30 дней | Подробная информация об упаковке | Корпус из фанеры |
| Тип трансформатора | Трансформатор распределения на полюсе | Фаза | Одинокий |
| Мощность | 50 кВА | Первичное напряжение | 13200GrdY/7620 |
| Вторичное напряжение | 120/240 В | Повышение температуры | 65°С |
| Класс охлаждения | НА; Самоохлаждение | Стандарты эффективности | Соответствует стандартам DOE 2016 и стандартам ANSI/IEEE |

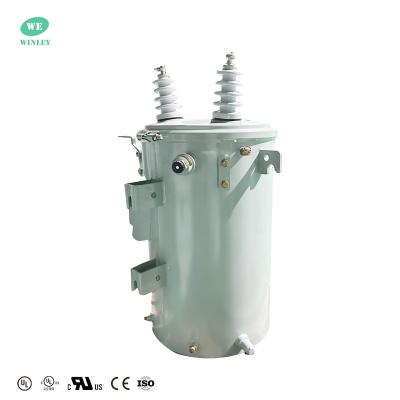

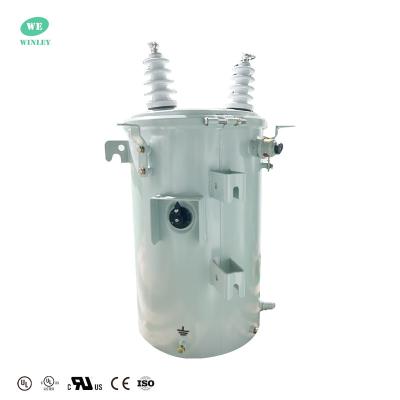

UL сертифицированный 50KVA однофазный полюс монтированный трансформатор масляный тип 13200V до 120V трансформатор распределения мощности
Трансформаторы на столбах, производимые WINLEY, получили сертификаты UL и cUL, с номинальной мощностью от 10 кВА до 333 кВА, соответствующими или даже превышающими требования ANSI, IEEE, CSA,IEC60076 и другие стандарты.
Фото продуктов
Рисунок
Основные данные
| Тип трансформатора | Трансформатор распределения наземных расходов |
| Фаза | Однофазная |
| Мощность | 50 кВА |
| Первичное напряжение | 4160 В |
| Вторичное напряжение | 120/240В (L-N-L) |
| Класс вторичного напряжения | 1Класс 2 кВ |
| Вторичный фазор | Однофазовая двойная обмотка |
| Частота | 60 Гц |
| Повышение температуры | 65°С |
| Квалификация изоляции | Изоляция класса Е - 120°C, 248°F |
| Класс охлаждения | ОНАН; самоохлаждаемые |
| Стандарты эффективности | Соответствует стандартам DOE 2016, стандартам CSA, стандартам ANSI/IEEE. |
| Оценка K-фактора (гармоническое смягчение) | K-1 (стандарт) |
| Материал намотки | Медь |
| Оценка температуры окружающей среды | 40°C |
| Диапазон температуры окружающей среды | -40°C до +40°C (-50°F до +104°F) |
| Уровень звука | 48 дБА |
Трансформатор с ключевым устройством
1Проектирование
магнитной
цепи
Форма,
размер,
гистерез
и
потеря
вихревого
тока
железного
ядра
являются
важными
факторами.
2Проектирование
обмотки
В
процессе
проектирования
следует
учитывать
такие
факторы,
как
количество
поворотов,
материал
провода,
изоляция
между
слоями
и
метод
проводки.Используя
хорошо
спланированный
дизайн
обмотки,
трансформатор
может
достичь
большей
грузоподъемности
и
надежности.
3Выбор
изоляционного
материала
Выбор
правильных
изоляционных
материалов
имеет
первостепенное
значение
для
обеспечения
безопасности
и
долговечности.устойчивость
к
высокой
температуреПротивопоказания
к
разрушению
дуги
и
влагостойкости.
4.
Заполнение
вакуумным
маслом
Однофазные
трансформаторы,
установленные
на
полюсах,
обычно
используют
метод
заполнения
вакуумным
маслом.
Это
включает
обработку
чипов
трансформатора
вакуумом,
введение
изоляционного
масла,
устранение
пузырей
воздуха,и
запечатать
трансформаторыПроцесс
вакуумного
смазки
полезен,
поскольку
он
повышает
изоляционную
производительность
и
тепловую
стабильность
трансформатора,
что
приводит
к
увеличению
срока
службы.
5Тепловая
обработка
Механические
свойства
и
прочность
трансформаторов
могут
быть
улучшены
с
помощью
тепловой
обработки.повышение
его
твердости
и
износостойкости
при
одновременном
снижении
напряжения
и
деформации.
Спецификации
| 10kva-333kva Однофазный трансформатор, погруженный в масло | ||||||
| Номинальная капитализация ((kVA) | Высокий | Низкое напряжение (v) | Символ соединения | Стандартный | Импеданс короткого замыкания ((%) | Эффективность |
| Напряжение ((v) | (%) | |||||
| 10 |
4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 - 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
Процесс производства
Частые вопросы
1Вопрос: Можно заказать образец?
О: Да, мы приветствуем заказ образца для проверки качества.
2Вопрос: Сколько времени?
О: Время массового производства 15-25 дней.
3. Q: Сколько времени гарантия?
Ответ: 24 месяца с B/L. Если есть какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, тогда мы предоставим бесплатный сервис.мы предоставим легко поврежденные аксессуары бесплатно. мы также можем предоставить техническую поддержку, если вам понадобится.
4Вопрос: Есть ли OEM/ODM?
A: Да, это так! Мы являемся производителем с нашей собственной командой исследований и разработок, мы можем настроить продукцию в соответствии с чертежом или требованиями клиента.
Услуги на заказ:
a. настраиваемый цвет и специальная функция.
b. Коробка на заказ.
в. Напечатать логотип клиента.
d. Ваши другие идеи о продукте, мы можем помочь вам разработать и ввести их в производство.
5Вопрос: Как контролировать качество продукции?
A: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. Рабочие строго обязаны производить продукцию в соответствии с чертежами.Каждый процесс имеет технических инструкторовМы будем регулярно проверять производство, проводить тесты производительности продукции во время производства и всеобъемлющие тесты качества, когда продукция будет завершена.
