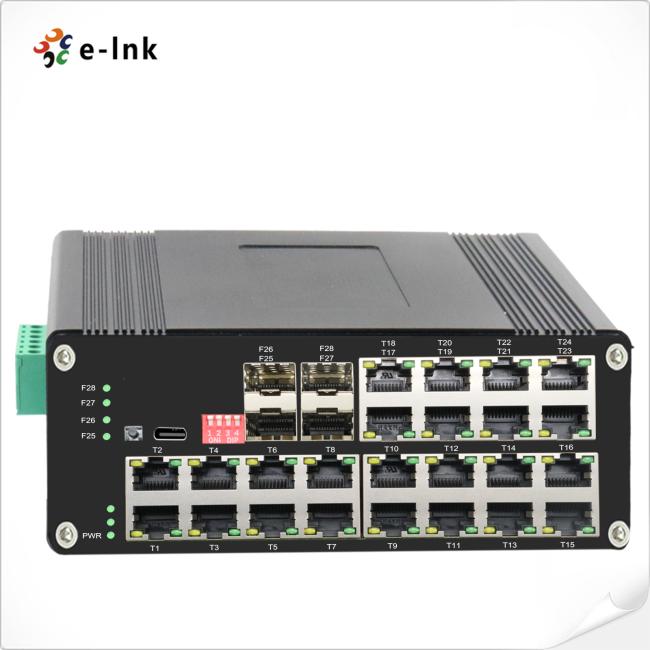

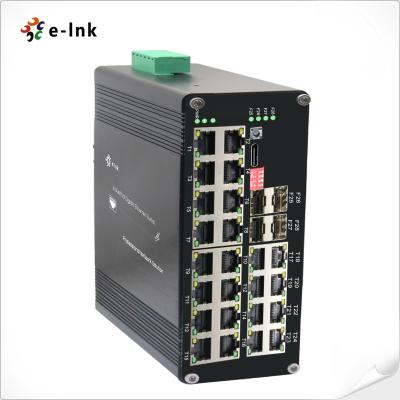

Промышленный L2+ 24-портный 10/100/1000T + 4-портный 1000X SFP управляемый коммутатор Ethernet

Стандарты:

IEEE802.3 10BASE-T

IEEE802.3u 100BASE-TX/FX

IEEE802.3ab 1000BASE-T

IEEE802.3z 1000BASE-X

IEEE802.3

pQoS IEEE802.1d Spanning Tree

Пересылка

& ФильтрацияСкорость:14,880 пакетов в секунду (10 Мбит/с) 148,800 пакетов в секунду (100 Мбит/с)

1,488,000 пакетов в секунду (1000 Мбит/с)

Память буфера пакетов:

12 Мбит

Тип обработки:

Store-and-Forward

Пропускная способность объединительной платы

110 Гбит/с

Максимальная длина пакета:

Jumbo Frame 10K байт

Размер таблицы адресов:

8K

MAC-адреса

Интерфейс Разъем:

24 x RJ45

R

S485:

1x RS485 (опционально)

Последовательный интерфейс RS485 (опционально) 4

x 1000Base-X

SFP USB -C:

1x USB-C (для управления)

Последовательный интерфейс RS485 (опционально) Физический интерфейс

Промышленный стандартный 3-контактный винтовой клеммник

Тип данных

1Ch RS485 двунаправленный

Сигналы RS-485

Data+, Data-, GND

Расстояние между линиями последовательного порта (медь)

1000 метров

Скорость передачи данных

0 ~ 800 кбит/с

Окружающая среда

Рабочая температура:

-40°C to 80°C (-40°F to 176°F)Температура хранения:

-40°C to 85°C (-40°F to 185°F)

Относительная влажность:

от 5% до 95% без конденсации

MTBF

> 200,000 часов

Электрические и механические характеристики

Входное питание:

12

~

48VDC

,Резервное питание (6-контактный клеммный блок)Потребляемая мощность:Статический маршрут Вт Макс

Защита:

Перегрузка по входному питанию:Автоматическое восстановление

Обратная полярность:

Присутствует

DI

P Switch

4-значный DIP-переключатель

функцияDIP

ФункцияНастройкиSW 1

VLAN

ON - Включено

OFF - Выключено

SW 2

Управление временем

ON - Зарезервировано

OFF - Зарезервировано

SW 3

Зарезервировано

ON - Зарезервировано

OFF - Зарезервировано

SW 4

PWR:

Состояние питания

Ethernet (на порт):

Светодиодные индикаторы:

PWR:

Состояние питания

Ethernet (на порт):

Link/Activity

Порт RJ45

(T1~T24)

Волокно

:

Порт Gigabit SFP: F25~F28

Размеры (ШхДхВ):

155x

115

x

85 1.2Вес: 1.2К Г

Корпус:

АлюминийКорпусВарианты монтажа:

Крепление на DIN-рейку

Функции программного обеспечения Протоколы резервирования

Поддержка STP/RSTP/MSTP/ERPSv2, агрегирование каналов

Поддержка многоадресной рассылки

Поддержка IGMP Snooping V1/V2/V3

,

поддержка GMRP, GVMP,802.1Q

VLAN

Поддержка IEEE 802.1Q 4K VLANСтатический маршрутподдержка QINQ, Double VLAN,

Управление временем

SNTPСтатический маршрутПеренаправление на основе потока

Ограничение скорости на основе потока

Фильтрация пакетов на основе потока

8*Выходные очереди каждого порта 802.1p/DSCP сопоставление приоритетов

Diff-Serv QoS, маркировка/перемаркировка приоритетов

Алгоритм планирования очередей (SP, WRR, SP+WRR)
ACL
ACL на основе порта
ACL на основе порта и VLAN
Фильтрация пакетов L2-L4, сопоставление первых 80 байт сообщения.

Предоставление ACL на основе MAC, MAC-адреса назначения, IP-источника, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP и VLAN и т. д.

Диагностическое обслуживание

Поддержка зеркалирования портов, Syslog, Ping
Функция управления
Поддержка CLI, WEB, SNMPv1/v2/v3, Telnet-сервер для управления, EEE, LLDP, DHCP Server/Client(IPv4/IPv6), Cloud/MQTT

Управление тревогами

Поддержка 1-стороннего релейного выхода тревоги, RMON, TRAP

Безопасность

Защита от широковещательного шторма, HTTPS/SSLv3, AAA & RADIUS, SSH2.0

Поддержка DHCP Snooping, Option 82

,

доступ к безопасности 802.1X,

Поддержка иерархического управления пользователями, список управления доступом ACL,

Поддержка DDOSСтатический маршрутфильтрация/привязка MAC на основе порта, черные дыры MAC, защита источника IP, изоляция порта, ограничение скорости сообщений ARP
Расширенные функции уровня 2+
Управление IPv4/IPv6Статический маршрутНормативные одобрения

ISO9001, CE, RoHS, FCC

EN55022:2010+AC: 2011, Class A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024:2010

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (Surge)

IEC 61000-4-6: 2013 (CS)

IEC 61000-4-8: 2009 (PFMF)

Информация для заказа

Модель

Описание

ETH-DIMC2424M

Опции SFP

► Опция SFP. Пожалуйста, выберите ваш SFP на нашей странице опций SFP

► SFP-модуль приобретается отдельно.

Варианты монтажа

► Установлен кронштейн DIN-рейки по умолчанию

Варианты питания

► Блок питания на DIN-рейку. Открытый провод для клеммной колодки.

► Блок питания приобретается отдельно.
