| Цена | Negotiation |
| MOQ | 1 pcs |
| Срок поставки | 3-12 working days |
| Бренд | E-link |
| Place of Origin | China |
| Model Number | LNK-MSDI Series |
| Packaging Details | Carton Packaging |
| Payment Terms | L/C,T/T,Western Union,MoneyGram,Paypal |
| Supply Ability | 1000 pcs/month |
| Brand Name | E-link | Model Number | LNK-MSDI Series |
| Place of Origin | China | Minimum Order Quantity | 1 pcs |
| Price | Negotiation | Payment Terms | L/C,T/T,Western Union,MoneyGram,Paypal |
| Supply Ability | 1000 pcs/month | Delivery Time | 3-12 working days |
| Packaging Details | Carton Packaging | Appearance size | 172mm*167mm*45mm (LxWxH) |
| Input power | DC5V 3A | Net weight | 4kg |
| Humidity | 0 ~ 95% (non-condensing) | Operating Temperature (℃) | -10°C to +75°C |
| Storage Temperature (℃) | -40°C to 85°C |
Преимуществос
►Поддерживает скорости передачи данных SMPTE 3G, HD и SD-SDI
►Обрабатывайте все патологические модели
►Автоматическое выравнивание кабеля для обеспечения целостности сигнала
►С пультом дистанционного управления и с помощью аудио (Интеркома) и обратного видео
►10/100 Ethernet
►Автоматическое выравнивание кабеля для обеспечения целостности сигнала
►Автоматическое перекрытие 270 Мбит/с - 1,48 Гбит/с - 3 Гбит/с
►Тип поддерживаемого сигнала: от 270 Мбит/с до 3 Гбит/с согласно стандартам SMPTE 424M, SMPTE 292M и SMPTE 259M, DVB-ASI
►Прямая совместимость с камерами 3G/HD/SD-SDI и поддержка протоколов передачи данных RS-232, RS-422 и RS-485
►10+ км на однорежимном волокне или 300 м на многорежимном волокне
►Ввод питания терминального блока, горячая замена и горячая подключение
►Промышленный класс рабочей температуры от -10°C до 75°C, применяемый в различных условиях труда
Обзор
ВLNK-MSСерия DIпозволяет передавать 3G, HDилиSD-SDI согласно SMPTE 424M-2006, 292 и 259 с возможностью передачи 10/100 Base-T Ethernet RS422, Audio, Ethernet, Tally, Intercom & Return Video по одному режиму или многорежимныйВсе каналы передачи данных доступны одновременно. Система передает сигнал 3G/HD-SDI от камеры к базовой станции и обратное видео (3G/HD-SDI),интеркомСистема помещает все сигналы, необходимые для многокамерного производства 3G/HD-SDI на S-камеру.М/MM тактический или SMPTE гибридный волоконный кабель, обеспечивающий надежную, беспроблемную связь на любой студии или удаленном производстве.
Технические индексы
|
Общие спецификации |
|
|
Рабочая температура |
-10°C до +75°C |
|
Температура хранения |
-40°C до 85°C |
|
влажность |
0 ~ 95% (без конденсации) |
|
Входная мощность |
DC5V 3A |
|
Потребление энергии |
15 Вт |
|
Чистая масса |
4 кг |
|
Размер внешности |
172 мм*167 мм*45 мм (LxWxH) |
|
Оптические волокна |
|
|
Длина волны |
1310nm / 1550nm / CWDM |
|
Выходная мощность |
-6 ~ -1 дБм |
|
Чувствительность к Rx |
|
|
Расстояние передачи |
SM-волокно 10+ км, MM-волокно 300 м |
|
Оптический соединитель |
Dal LC /FC/ST/SC/MX/ Lemo / Neutrino (необязательно) |
|
Вход/выход SDI |
|
|
Формат сигнала |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
Коэффициент данных |
270 Мбит/с - 1,48 Гбит/с - 3 Гбит/с |
|
Уравнение кабеля |
Автоматический кабель EQ (кабель Bel den 1694A) |
|
250 м @ 270 Мбит/с, 140 м @ 1,5 Гбит/с, 80 м @ 3 Гбит/с |
|
|
Интерфейс SDI |
BNC 75 Омм |
|
Интерком |
|
|
Оптический адаптер камеры |
|
|
Интерфейс |
4pin XLR ((мужчина) /5pin XLR ((женщина) / 3,5 мм гаджет для гарнитуры |
|
Микрофон |
Входы микрофона с заглушкой и предварительным включением |
|
Наушники |
с объемом вверх или вниз |
|
Аудио |
Уровень баланса или балансовой линии |
|
Счет |
|
|
Оптический адаптер камеры |
|
|
|
4-прикосновная воздушная головка или 3-прикосновный мини-XLR |
|
Выпуск |
Закрытие сухого контакта или мокрое +12В |
|
Включено: короткое напряжение или +12В |
|
|
Выключен: открыт или 0В |
|
|
Дистанционное управление |
|
|
Интерфейс |
Терминальный блок промышленного стандарта |
|
Данные |
RS422 /RS232/RS485 |
|
Ethernet |
|
|
Порт |
Коннектор 10/100 Base-T, RJ-45 |
|
Рабочий режим |
Полный дуплекс/полудуплекс |
|
Коэффициент данных |
10 Мбит/с и 100 Мбит/с Ethernet (авто адаптивный) |

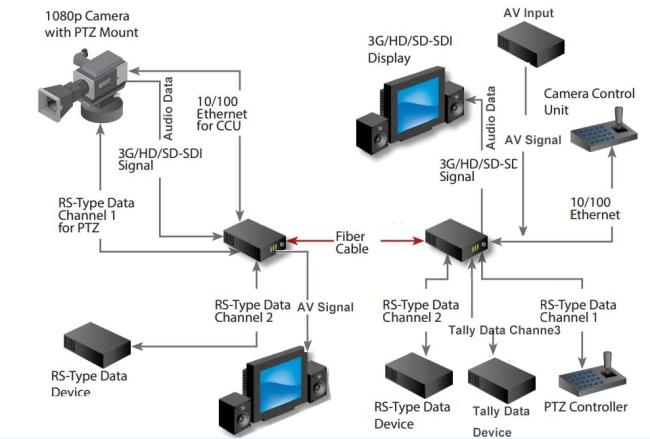

Применение
