Умный на открытом воздухе шкаф распределения волокна интегрировал шкаф распределения JP

Шкаф JP шкафа распределения ответвительной коробки кабеля коробки распределения нержавеющей стали на открытом воздухе умный интегрированный

Обзор продукта:
JP интегрировал коробку распределения, концентрация измерять, квалификации, компенсации реактивной мощности и другого оборудования распределения многофункциональной всесторонней достигаемости на открытом воздухе на органическом целом, с коротким замыканием, перегрузка, над напряжением тока, электрическая функция предохранения от утечки, небольшой том, красивое возникновение, экономический и практически, установленное на на открытом воздухе поляка трансформатора столбца, идеальное распределение городской и сельской реновации энергосистемы нового поколения продуктов

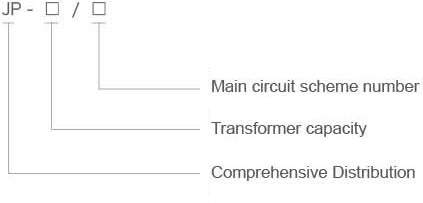

Модельная причастность

Условия труда:
●Температура окружающей среды: -25℃+40℃;
●Относительная влажность: ежедневное среднее число не больше чем 90%, ежемесячное среднее не больше чем 90%;
●Высота: ≤2000m
●Место установки: в никаких жестоких вибрации и ударе, отсутствие места коррозионного газа.

архитектурноакустическая особенность:

Структура коробки разделена в вертикальное и горизонтальное, раковина сделана из плиты нержавеющей стали 2mm высококачественной согнутой множественным складывая процессом (или структурой сота многослойного покрова сэндвича двойника нержавеющей стали, с пламенем - retardant, охраной окружающей среды, изоляцией жары, анти--конденсацией и другими свойствами), используя особенный процесс заварки нержавеющей стали, общая прочность коробки после прессформы, поверхность как ровна как зеркало, без выходить трассировки сварки; Внутренний луч установки (плита) горяч-погружения гальванизировать процесс, не обеспечить никакую корозию не позднее 20 лет; дверь коробки спереди и сзади, легкая для эксплуатации и техническое обслуживание потребителя, вокруг двери инкрустирована с высокой эластичной старея устойчивой герметизируя прокладкой, каждая дверь оборудована со светлым и темные 2 вида замка, открытый замок оборудованы с анти--преграждать и антиржавейная крышкой дождя; Измеряя комната полно закрыла с прибором уплотнения руководства; Сторона тела коробки оборудована с доказательством дождя и кабелем доказательства инородного тела входящим продевая нитку трубу, дно пробита с отверстиями вентиляции и отверстия выхода кабеля, верхняя часть обеспечены с вентиляционным каналом и экраном, с водоустойчивым, ржавчина, пыль, функция предохранения инородного тела, класс IP54 защиты.

Главные компоненты: входящая линия и кормовая единица, блок контроля компенсации реактивной мощности, измеряя чтение метра, распределение и блок контроля изменения.


Входящая линия и кормовая единица:

Входящий переключатель имеет функцию задействовать перегрузок по току и короткого замыкания. Автоматические заключительные механизм или автомат защити цепи с reclosing функцией можно выбрать осуществить удаленную удаленную функцию передачи энергии. Отлитый в форму автомат защити цепи случая с остаточной настоящей функцией защиты выбран для переключателя питания. Переключатели входа и выхода соотвествовать разницы в ранга защиты.

Умный блок связи контроля пояса компенсации реактивной мощности:

Переключение переключателя HiBK комбинация строительного блока модуля компенсации составные или реактивная мощность HiZ, нул пересекая переключений, автоматическая компенсация реактивной мощности. В дополнение к сверх настоящему, над напряжением тока, под напряжением тока, перерыв участка, трехфазный баланс и другие функции защиты, она также имеет над температурой, над гармоничной защитой

Измеряющ и копирование листа:

Оно составлено настоящего трансформатора, метра электричества и концентратора, который могут централизованно прочитать метры всех резидентов под зоной платформы за исключением удаленного чтения мастерского метра для распределения и преобразования.

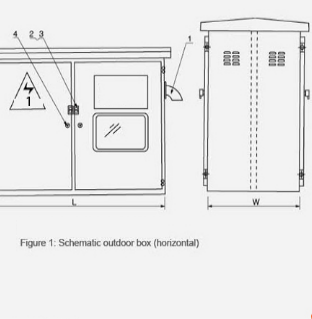

Схематическая диаграмма структуры коробки:
