Нержавеющей стали метра радиолокатора NYRD801 излучение ровной умное низкое

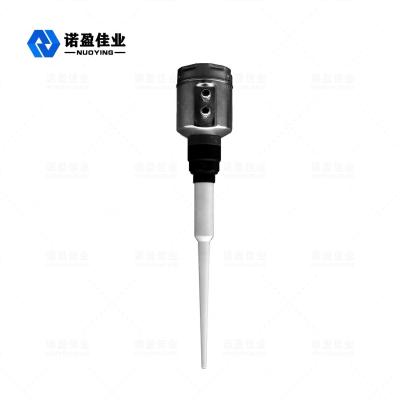

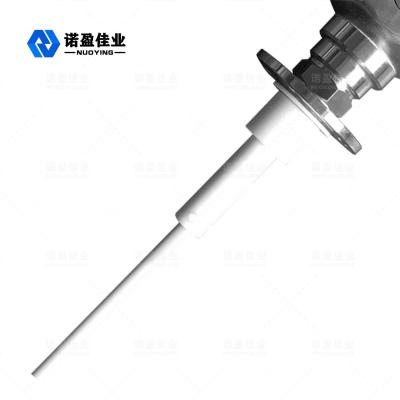

Метр умного радиолокатора NYRD801 ровный

Принцип действия метра радиолокатора ровный

Низкие ИМПы ульс энергии излучения через очень короткие системы передавать и приемной антенны микроволны. со скоростью света. Время выполнения можно преобразовать к электронным блокам ровных сигналов. Особенное время для очень короткого метода расширения обеспечивает стабилизированные и точные измерения.
Даже если случаи условия более сложные, ложное эхо, с самой последней микро-обрабатывая технологией и программное обеспечение отлаживать может точно проанализировать материальный ровный отголосок.

Входной сигнал

Антенна получает отраженные ИМПы ульс микроволны и переданный радиотехнической схеме, процессы микропроцессора этот сигнал, определяют микро-ИМПы ульс произведенные в материальном поверхностном отголоске. Правильное опознавание сигнала отголоска умным программным обеспечением завершенным до точности миллиметра. Расстояние d от материальной поверхности и времени прохождения t ИМПа ульс пропорционально к:

D=C×T/2
Где c скорость света
Потому что знано расстояние пустого танка e, тогда уровень l является следующим:
L=E-D

Выход

Путем вход высоты e (= нул) пустого танка, высоты f полного бака (= в натуральную величину) и некоторых применений установить параметры, параметры применения автоматически приспособит аппаратуру для того чтобы измерить окружающую среду. Соответствует выходу 4-20mA.

Параметр ровного метра радиолокатора технический

Примечание ※: Продукты можно подгонять согласно специфическим требованиям потребителей!

Конструктивные особенности метра радиолокатора ровные

◎NYRD801 ровного метра соответствующее для непрерывных внеконтактных измерений жидкостей, Slurry и лепешек, изменения давления; присутсвие инертных газов и испаряющих ситуаций
◎Метод измерения ИМПа ульс микроволны пользы, оно можно работать нормально внутри диапазон частой индустрии. Для луча более низкой энергии, можно установить на разнообразие металлы, неметаллические контейнер или трубу, никакой вред к людям и окружающую среду.

Требования к установки метра радиолокатора ровные

Установка внутри танка

• Внутри после этого луч волны сигнала, избегите после материала для того чтобы быть установленными (1) переключателем предела, датчиком температуры, etc
• Симметричные кольцо вакуума положения (2), змеевик для обогрева, рисберма, etc.
• Если (1) (2) вещества взаимодействия, то приложите трубку ведомой волны для измерения.

Оптимизированный вариант установки

• Размер антенны: больше размер антенны, более небольшой угол фасоли волны, и отголосок волны перерыва будет более слаб.
• Регулировка антенны: отрегулируйте антенну к оптимизированному измеряя положению.
• Трубка ведомой волны: трубка ведомой волны использована для избежания отголоска волны возмущения.

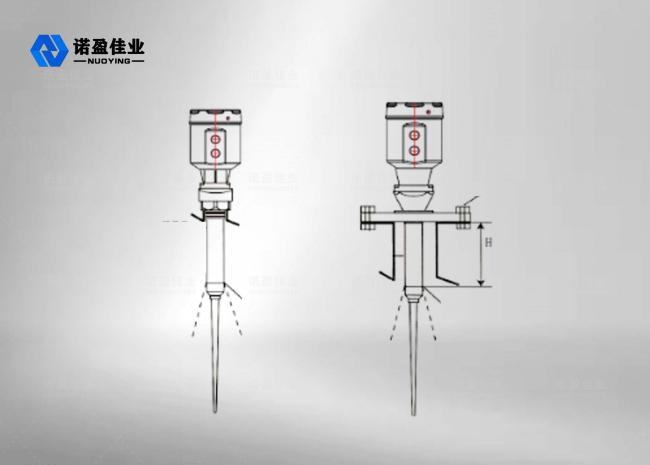

Установка NYRD801 внутри танка

Стандартная установка:

• Антенну нельзя склонить к стене танка.
• Для того чтобы уменьшить влияние температуры, установите набивку весны на соединении фланцов.
• Для типа антенны штанги, труба краткости установки должна быть расширенна снаружи.
• Положите тип антенну штанги вертикально; не позвольте пункту фасоли к стене танка.
