регулятор мощности 630A обшивает панелями тип алюминиевой плиты цинка неподвижный

Приложите шкаф распределения алюминиевого регулятора мощности плиты цинка интегрированный

Основные особенности

• Структура шкафа принимает тип собрания, автомат защити цепи принимает тип структуру вагонетки земной;
• Оборудованный с новым составным автоматом защити цепи вакуума изоляции, и простой взаимозаменяемостью;
• Ручная рамка оборудована с механизмом движения вперед винта винта, который может легко двинуть вагонетку и предотвратить misoperation и повредить к структуре движения вперед;
• Всю деятельность можно выполнить на государстве шкафа двер-закрытом;
• Блокировка между главными переключателем, автомобилем руки и дверью шкафа переключателя принимает необходимый механический запирая режим для встречи «функции предохранения 5»;
• Комната кабеля имеет обширный космос для того чтобы соединить множественные кабели;
• Быстрый заземляющий выключатель для короткого замыкания земли и цепи;
• Расквартировывающ уровень IP3X защиты, дверь отсека открытая, IP2X автомобиля
• Продукт исполняет с GB3906-1991, DL404-1997 и ссылка принимает стандарт мира IEC-298.

Технические характеристики :

Приложите шкаф распределения алюминиевого регулятора мощности плиты цинка интегрированный конструирует Китаем для того чтобы соотвествовать увеличивая электрической системы, заменить первоначальное JYN1-40.5 и другой шкаф переключателя старого продукта новый. Продукт охарактеризован путем приложение плиты алюминия и цинка металлическим листом CNC обрабатывая, после двойной гнуть прессформы, со скрепленным болтами соединением. Компоненты в шкафе вообще гальванизированная плита или гальванизировать процесс. Каждая функциональная комната в шкафе переключателя, всем имеет изоляцию плиты запечатывания металла, и имеет независимый канал отпуска давления, имеет относительно идеальную «функцию предохранения 5».

Установка switchgear

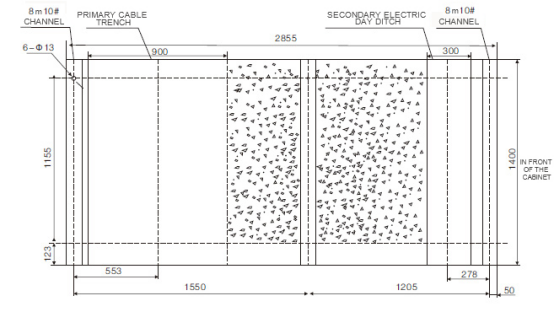

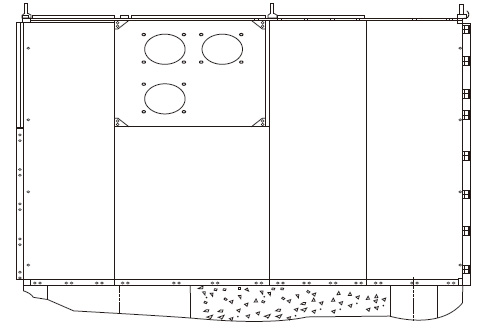

Схематическая диаграмма учреждения установки шкафа переключателя

• Высота электрической комнаты: 4 500 mm;
• Расстояние от зада шкафа к стене: 1 500 mm;
• Плоская степень инфраструктуры: 1mm/m;
• Сталь врезанного учреждения не превысит 3mm над землей;
• Можно зафиксировать к учреждению болтами или сваривать методами;
• Вес шкафа переключателя около 1 800 kg;
• Ширина коридора деятельности шкафа переключателя (одностоечного): 3 000 m m;

Двухсторонние (лицом к лицу) 4 000 mm.

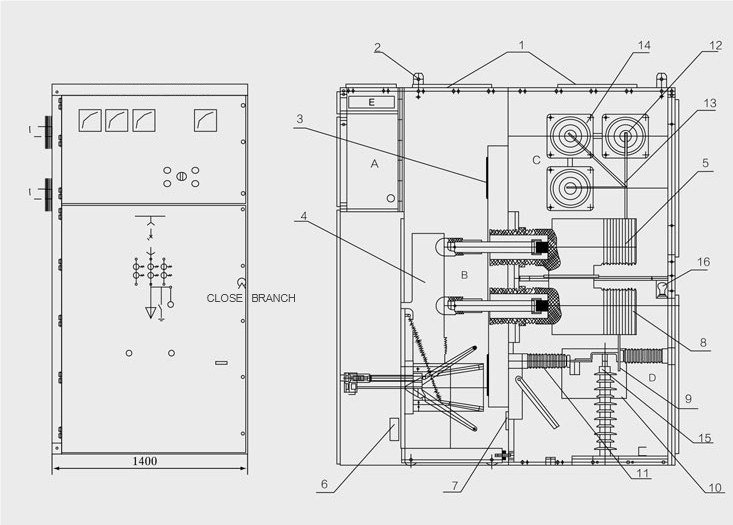

Диаграмма структуры оборудования

a, шкаф метра

b, комната автомата защити цепи

c, камера шинопровода

d, свод кабеля

e, небольшая камера шинопровода

1. Плита разрядки
2. Кольцо
3. Клапан
4. Автомат защити цепи
5. Коробка ленты
6. Вторичная штепсельная вилка
7. Система отопления
8. Настоящий трансформатор
9. Кабель
10. Изолируя барьер
11. Переключатель земли
12. Главный шинопровод
13. Автобус ветви
14. Кожух автобуса
15. Protecto молнии
16. Headlamp
